Nguồn gốc:
Chiết Giang, Trung Quốc
Hàng hiệu:
PASSION
Chứng nhận:
CE, ISO 9001:2008
Số mô hình:
ISO7241-B
video

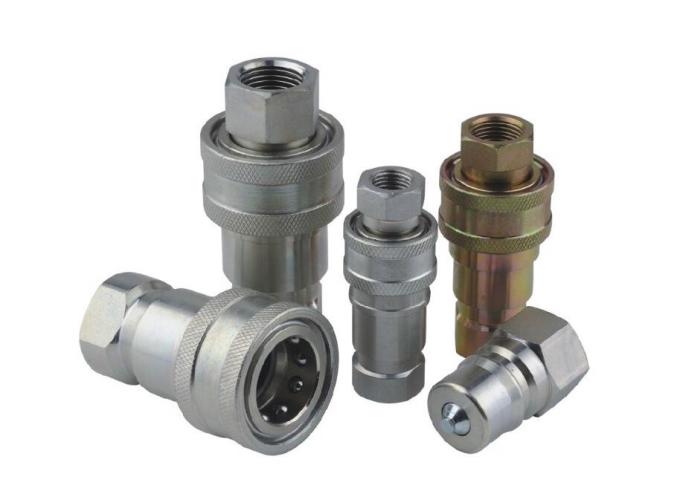

Khớp nối nhanh thủy lực ISO 7241-B
Đặc trưng
1. Phích cắm van có thể tự động đóng lại để tránh rò rỉ khi các khớp nối bị ngắt kết nối.
2. Nút van có thể tự động mở để cho chất lỏng đi qua khi các khớp nối được kết nối.
3. Các bộ phận chính được làm cứng cảm ứng để có độ bền tốt hơn.
4. Chức năng hệ thống khóa bóng đáng tin cậy kết hợp 2 nửa phần di chuyển với nhau.
5. Khớp nối đực và cái được gia công từ thanh thép nguyên khối.
6. Các khớp nối này đạt tiêu chuẩn ISO7241-B.
7. Chức năng giống nhau và có thể thay thế các sản phẩm sau:
Parker 60 series, Faster HNV series, Aeroquip FD45 series và Hansen HA series.
Đặc điểm kỹ thuật của sản phẩm
| THÔNG SỐ KỸ THUẬT | ||||||||
| Kích thước cơ thể (in) | 1/4 " | 3/8 " | 1/2 " | 3/4 " | 1 " | 1-1 / 4 " | 1-1 / 2 " | 2 " |
| Áp suất định mức (PSI) | 1000 | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 |
| Dòng định mức (GPM) | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| Phạm vi nhiệt độ (STD Seals) | -20 ° C ~ + 80 ° C | |||||||
| Vật liệu con dấu tiêu chuẩn | Flourocarbon | |||||||
Bộ ghép nối nhanh thủy lực Sê-ri ISO 7241B - Owen Ha ...

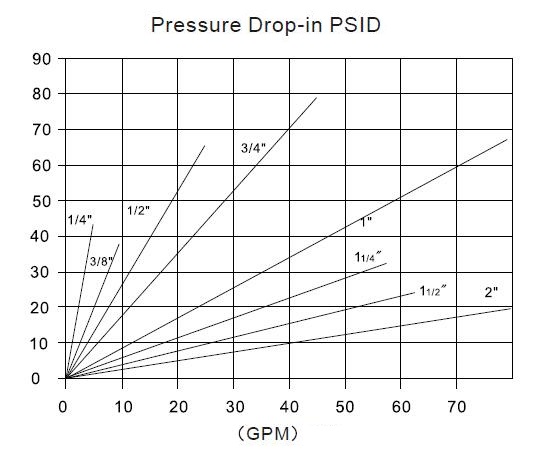

PSID giảm áp

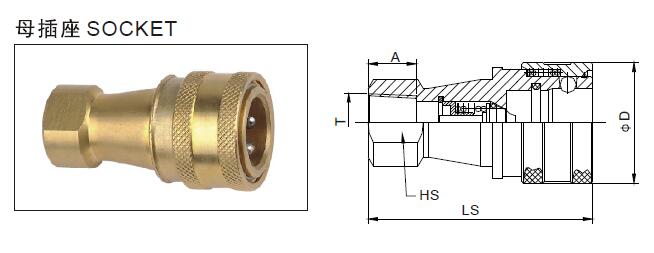

| Phần không. | LS | φD | HS | A | T |
| H102-01SF | 48 | 24 | 2 * 14 | 10 | ZG1 / 8 |
| H102-02SF | 58 | 28 | 2 * 19 | 12,5 | ZG1 / 4 |
| H102-03SF | 65 | 35 | 2 * 21 | 13 | ZG3 / 8 |
| H102-04SF | 72 | 45 | 2 * 29 | 14 | ZG1 / 2 |
| H102-06SF | 88 | 55 | 2 * 35 | 17 | ZG3 / 4 |
| H102-08SF | 102 | 65 | 2 * 41 | 23 | ZG1 |
| H102-10SF | 115 | 79 | 2 * 54 | 27 | ZG1-1 / 4 |
| H102-12SF | 124 | 79 | 2 * 63 | 27 | ZG1-1 / 2 |
| H102-16SF | 132 | 109 | 2 * 77 | 30 | ZG2 |

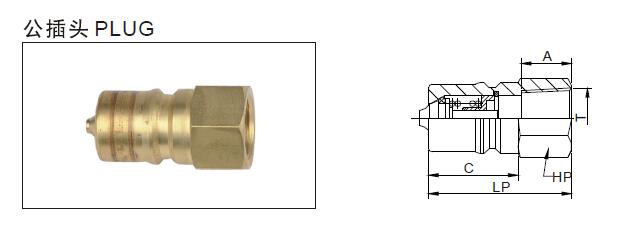

| Phần không. | LP | C | HP | A | T |
| H102-01PF | 29 | 19 | 6 * 14 | 10 | ZG1 / 8 |
| H102-02PF | 36 | 22,5 | 6 * 19 | 12,5 | ZG1 / 4 |
| H102-03PF | 40 | 25 | 6 * 21 | 13 | ZG3 / 8 |
| H102-04PF | 44 | 28 | 6 * 29 | 14 | ZG1 / 2 |
| H102-06PF | 52 | 36 | 6 * 35 | 17 | ZG3 / 4 |
| H102-08PF | 62 | 40 | 6 * 41 | 23 | ZG1 |
| H102-10PF | 70 | 45 | 6 * 54 | 27 | ZG1-1 / 4 |
| H102-12PF | 75 | 49 | 6 * 63 | 27 | ZG1-1 / 2 |
| H102-16PF | 80 | 52 | 6 * 77 | 30 | ZG2 |
Hình ảnh của sản phẩm
Đóng hàng và gửi hàng
Chúng tôi gửi hàng bằng đường hàng không, đường hàng không, đường biển hoặc theo yêu cầu của bạn.
