Nguồn gốc:
Chiết Giang
Hàng hiệu:
PASSION
Số mô hình:
LPGH

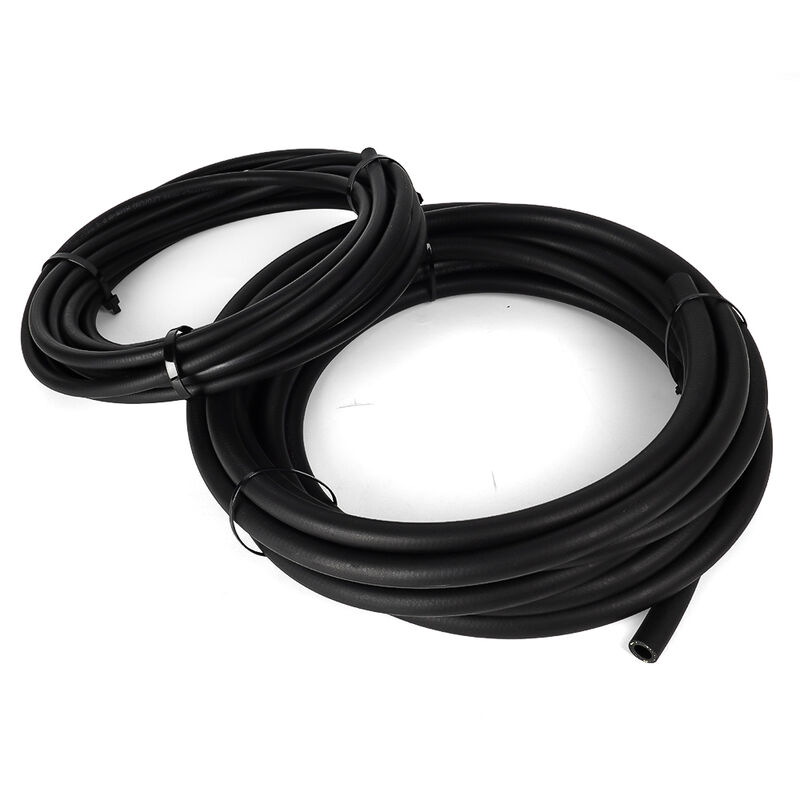

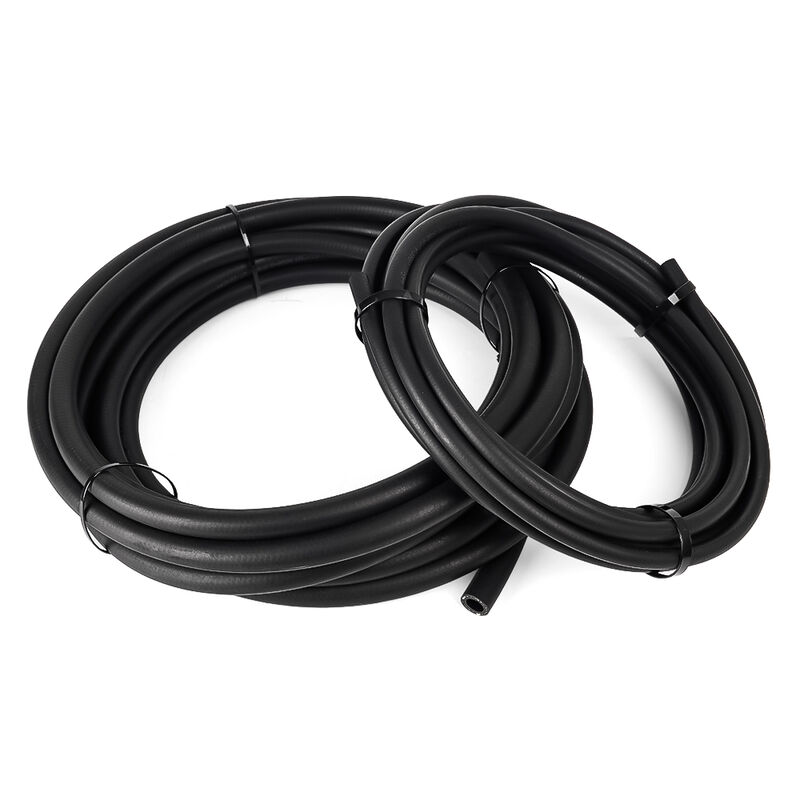

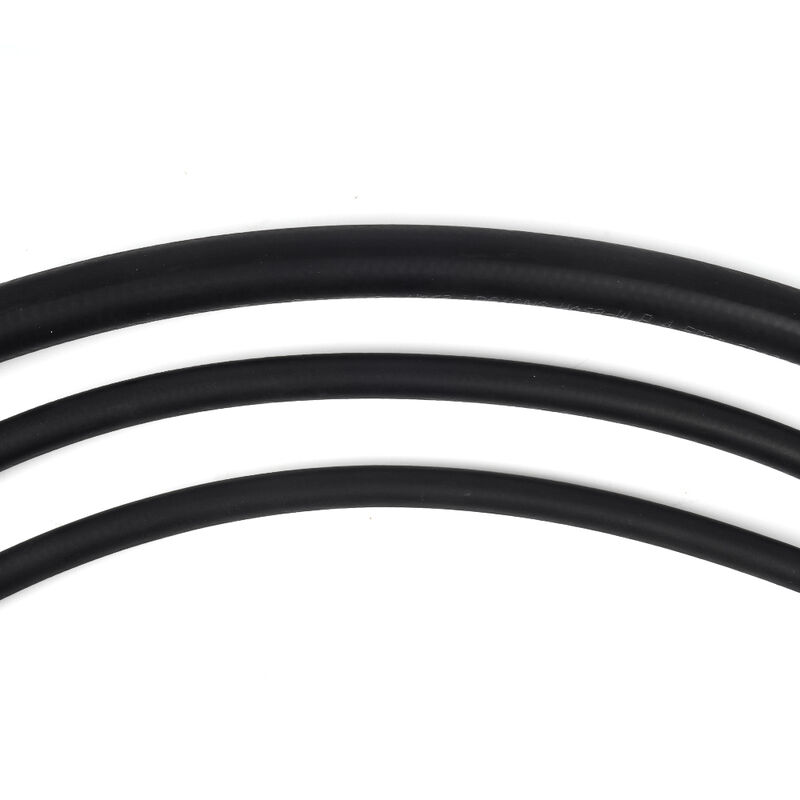

Lục ống nhiên liệu LPG / CNG hạng ô tô ️ Chuyển khí an toàn & Kháng nhiệt lâu dài
Áp suất làm việc: 6 Bar. Áp suất nổ: 18 Bar. Độ dày tường: 3 ∼4 mm.
Chống nhiệt độ: -25°C đến +125°C (-13°F đến +257°F)
Màu chuẩn: Đen.
Được thiết kế đặc biệt cho hệ thống nhiên liệu xe LPG và CNG hiện đại, ống ống cao su LPG / CNG này cung cấp an toàn,chuyển khí thông thấm thấp với độ bền tuyệt vời trong môi trường nhiệt độ cao.
Hợp chất cao su đặc biệt của nó làm giảm thiểu rò rỉ khí, trong khi cấu trúc tường vững chắc và lớp phủ bên ngoài cao cấp đảm bảo sự ổn định lâu dài, ngay cả dưới nhiệt, rung động và uốn cong liên tục.
Vòng ống này lý tưởng cho các đường phân phối nhiên liệu trong xe hơi LPG / CNG, xe máy, xe nâng và bộ chuyển đổi, cung cấp hiệu suất và an toàn nhất quán trong điều kiện đường phố đòi hỏi khắt khe.
Được thiết kế với một công thức cao su rất nhỏ gọn, ống đảm bảoChuyển LPG/CNG an toàn và đáng tin cậy, giảm đáng kể nguy cơ phân tán khí.
Chống đượctiếp xúc lâu dài với nhiệt độ caotrong khoang động cơ, cung cấp tuổi thọ lâu dài trong môi trường ô tô.
Sử dụng vỏ bên ngoàicao su chất lượng cao chống lão hóa, cung cấp bảo vệ tuyệt vời chống lại nứt, cứng, phơi nhiễm tia UV và ozone.
Đánh giá tạiÁp suất làm việc 6 barvàÁp suất bùng nổ 18 bar, đảm bảo tỷ lệ an toàn nhất quán cho các đường ống xăng ô tô.
Cấu trúc ống duy trì tính linh hoạt trong cả khí hậu lạnh và nóng, hỗ trợ tuyến đường trơn tru trong không gian động cơ chật chội.
Dòng nhiên liệu xe LPG
Các đường dẫn nhiên liệu cho xe CNG
Bộ chuyển đổi LPG / CNG tự động
Hệ thống phân phối khí nâng
Động cơ ô tô nhỏ sử dụng nhiên liệu khí thay thế
Chuyển khí áp thấp trong thiết bị di động và công nghiệp
|
Chiều kính bên trong
mm
|
Độ dày tường (khoảng)
mm |
Áp suất làm việc / Áp suất nổ
MPa |
Chiều dài tối đa
m |
|
3.2
|
3.1
|
0.45 / 1.8
|
50
|
|
4
|
3.1
|
0.45 / 1.8
|
50
|
|
5
|
3.2
|
0.45 / 1.8
|
50
|
|
6
|
3.2
|
0.45 / 1.8
|
50
|
|
6.5
|
3.2
|
0.45 / 1.8
|
50
|
|
7.5
|
3.2
|
0.45 / 1.8
|
50
|
|
8
|
3.2
|
0.45 / 1.8
|
50
|
|
9
|
3.2
|
0.45 / 1.8
|
50
|
|
10
|
3.2
|
0.45 / 1.8
|
50
|
(Kích thước tùy chỉnh theo yêu cầu.)
| Lớp | Mô tả | Chức năng |
|---|---|---|
| ống bên trong | Cao su chống LPG/CNG có độ thấm thấp | Chuyển khí nhiên liệu an toàn, giảm thiểu sự phân tán khí |
| Củng cố | Tăng cường sợi / tóc dệt | Hỗ trợ áp suất làm việc trong khi duy trì tính linh hoạt |
| Bìa bên ngoài | Cao cấp cao cao cao cao cao su tổng hợp chống lão hóa | Bảo vệ chống lại nhiệt, mài mòn, ozone và lão hóa lâu dài |
An toàn và ổn định cho chuyển LPG/CNG
Thấm khí thấp cho các tiêu chuẩn an toàn cao hơn
Chống nhiệt độ cao và lão hóa tuyệt vời
Tuổi thọ sử dụng lâu trong sử dụng liên tục trong ô tô
Cấu trúc linh hoạt phù hợp với tuyến đường nhỏ gọn
Phù hợp với EN ISO 1307
Có sẵn trong cuộn để lưu trữ và lắp đặt hiệu quả
OEM thương hiệu, tùy chỉnh màu sắc, và dịch vụ in có sẵn
Đây là LPG ô tô / CNG ống cao su cung cấpan toàn, độ bền và ổn định nhiệt lâu dài, làm cho nó trở thành giải pháp lý tưởng cho các hệ thống khí nhiên liệu xe trên toàn thế giới.và bảo vệ lão hóa mạnh đảm bảo hiệu suất đáng tin cậy trong môi trường đòi hỏi của các ứng dụng ô tô hiện đại.
Chiều dài tùy chỉnh, thương hiệu OEM và các tùy chọn đóng gói có sẵn cho các nhà phân phối, bán buôn và các nhà sản xuất bộ chuyển đổi.
